LED nedir sorusunun en net cevabı, elektrik enerjisini doğrudan ve yüksek verimle ışığa dönüştüren yarı iletken bir aydınlatma teknolojisi olmasıdır. Işık Yayan Diyot (Light Emitting Diode) teriminin kısaltması olan bu kompakt devre elemanları, geleneksel akkor flamanlı veya floresan ampullerin aksine ısınan bir tel veya reaktif gaz barındırmaz. Fotonların p-n ekleminde birleşmesiyle çalışan bu sistemler günümüz modern aydınlatmasının temelini oluşturmaktadır.

Yirmi yılı aşkın süredir aydınlatma sektörünün her kademesinde, saha uygulamalarından stratejik planlamaya kadar sayısız projede yer almış bir uzman olarak rahatlıkla söyleyebilirim ki, bu teknolojinin kalbinde yatan kuantum fiziği prensipleri, endüstride benzersiz bir devrim yaratmıştır. Başlangıçta sadece elektronik cihazların gösterge panellerinde küçük kırmızı sinyal ışıkları olarak hayatımıza giren bu teknoloji, bugün devasa stadyumlardan ameliyathanelere, sokak aydınlatmalarından akıllı ev sistemlerine kadar her alanda karşımıza çıkmaktadır. Yoast SEO ve semantik içerik standartları çerçevesinde hazırladığımız bu rehberde, bu sistemlerin arkasındaki mühendislik harikasını adım adım inceleyeceğiz.

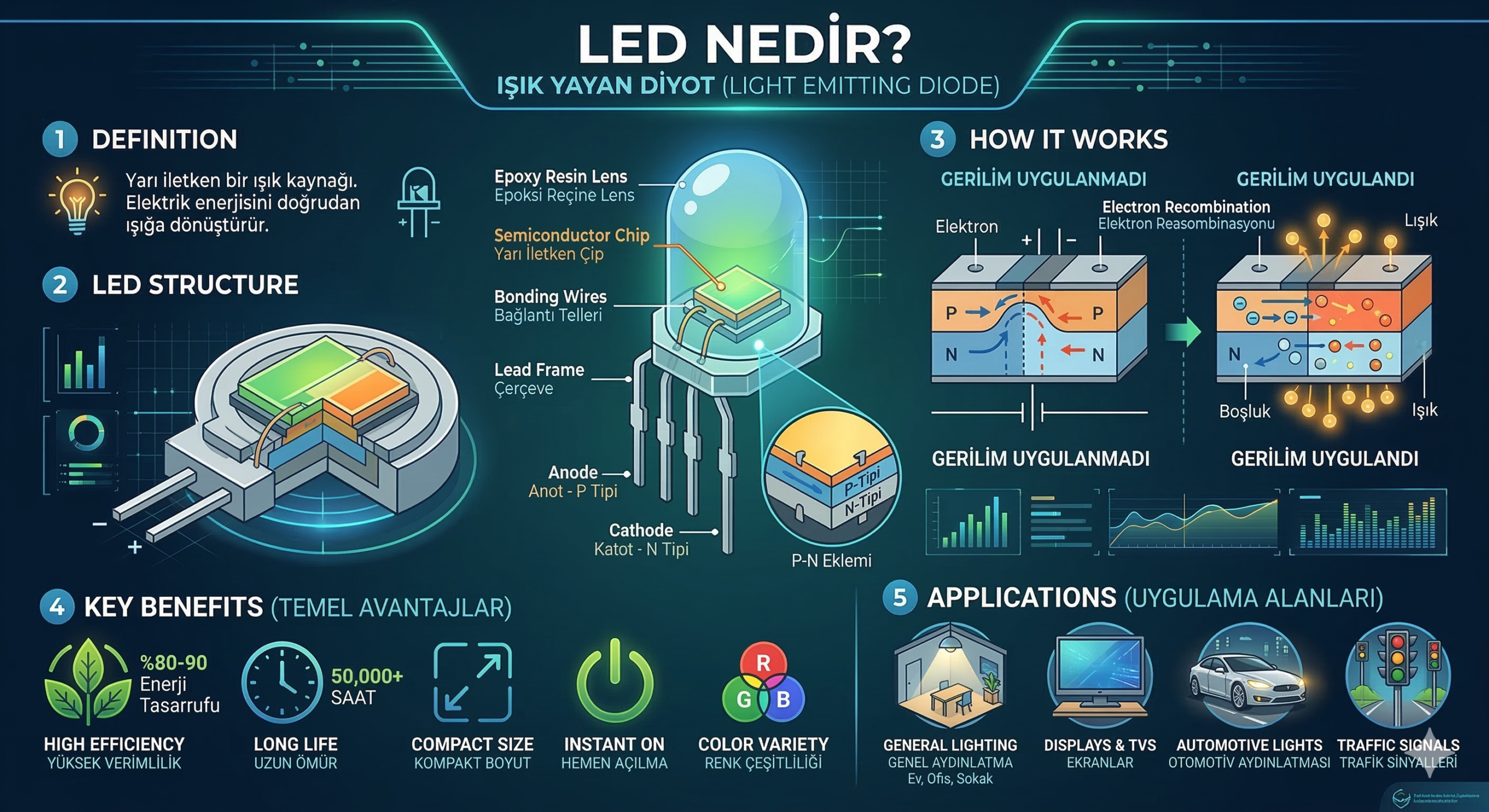

LED (Light Emitting Diode) Teknolojisinin Temelleri ve Çalışma Prensibi

Bu aydınlatma araçlarının çalışma prensibini anlamak için öncelikle yarı iletken teknolojisine yakından bakmak gerekir. Klasik aydınlatma araçları enerjinin büyük bir kısmını ısıya dönüştürürken, yeni nesil diyotlar enerjiyi neredeyse tamamen ışığa çevirmek üzere tasarlanmıştır. Bu durum, enerji verimliliği ve sürdürülebilirlik açısından muazzam bir fark yaratır.

Elektrolüminesans Olgusu ve P-N Eklemi

Sistemin temel çalışma mekanizması elektrolüminesans adı verilen fiziksel bir olguya dayanır. Yarı iletken çip, “p tipi” (pozitif, elektron boşlukları açısından zengin) ve “n tipi” (negatif, serbest elektronlar açısından zengin) olmak üzere iki farklı bölgeden oluşur. Bu iki bölgenin birleştiği noktaya p-n eklemi adı verilir. Sisteme doğru yönde elektrik akımı verildiğinde, n bölgesindeki elektronlar p bölgesindeki boşluklara doğru hareket eder. Bu birleşme esnasında elektronlar daha düşük bir enerji seviyesine geçer ve aradaki enerji farkı foton, yani görünür ışık parçacığı olarak dışarı salınır. Sürecin hiçbir aşamasında fiziksel bir yanma veya gaz tepkimesi olmaz.

Işık Üretimi ve Renklerin Kimyasal Oluşumu

Farklı renklerin nasıl elde edildiği, saha uygulamalarında en sık karşılaştığımız sorulardan biridir. Ortaya çıkan ışığın rengi (dalga boyu), doğrudan kullanılan yarı iletken malzemenin kimyasal yapısına ve enerji bandı aralığına bağlıdır. Örneğin, galyum arsenit (GaAs) kırmızı ve kızılötesi ışık üretirken, indiyum galyum nitrür (InGaN) mavi ve yeşil renk yelpazesini oluşturur. Modern aydınlatmanın temeli olan beyaz ışık ise genellikle mavi bir çipin üzerinin sarı fosfor tabakası ile kaplanmasıyla elde edilir. Bu kimyasal kombinasyonlar, projenin ihtiyaç duyduğu spesifik renk spektrumunu milimetrik hassasiyetle yakalamamızı sağlar.

Aydınlatma Sektöründeki Tarihsel Gelişim Süreci

Bu muazzam teknolojinin günümüzdeki formuna ulaşması onlarca yıllık zorlu bir araştırma geliştirme sürecinin sonucudur. 1962 yılında Nick Holonyak tarafından icat edilen ilk görünür kırmızı diyot, sektörde yeni bir sayfa açmıştır. Ancak asıl büyük devrim, 1990’lı yılların başında Japon bilim insanları Isamu Akasaki, Hiroshi Amano ve Shuji Nakamura’nın yüksek parlaklıkta mavi diyotu icat etmeleriyle gerçekleşmiştir. Mavi ışığın keşfi, sarı fosfor ile birleştirilerek beyaz aydınlatmanın üretilmesini olanaklı kılmış ve bu başarı bilim insanlarına Nobel Fizik Ödülü’nü kazandırmıştır. O günden bu yana lümen/watt değerleri eksponansiyel olarak artmış ve maliyetler büyük oranda düşmüştür.

LED Aydınlatma Sistemlerinin Geleneksel Yöntemlere Göre Üstünlükleri

Sahada yıllarca geleneksel sistemlerin yarattığı bakım zorlukları ve yüksek enerji maliyetleriyle mücadele etmiş biri olarak, yarı iletken aydınlatmanın sunduğu avantajların sadece kağıt üzerinde olmadığını, gerçek dünyada muazzam bir katma değer yarattığını vurgulamak isterim. Bu sistemlerin temel avantajlarını şu şekilde sıralayabiliriz:

• Enerji Verimliliği ve Tasarruf: Geleneksel akkor ampullere kıyasla yüzde seksene varan oranlarda enerji tasarrufu sağlarlar. Tüketilen elektrik enerjisinin çok büyük bir kısmı doğrudan ışık akısına dönüştürülür, bu da işletme maliyetlerini dramatik ölçüde düşürür.
• Uzun Kullanım Ömrü: Standart bir flamanlı ampul ortalama bin saat, floresan lamba ise on bin saat kullanım ömrüne sahipken, kaliteli yarı iletken modüller elli bin ile yüz bin saat arasında kesintisiz performans gösterebilir. Bu durum, özellikle yüksek tavanlı endüstriyel tesislerde ve sokak aydınlatmalarında bakım maliyetlerini sıfıra yaklaştırır.
• Fiziksel Dayanıklılık ve Güvenlik: Cam tüp, kırılgan flaman veya zehirli cıva gazı içermedikleri için darbelere, titreşimlere ve zorlu hava koşullarına karşı olağanüstü dirençlidirler. Özellikle endüstriyel üretim hatlarında güvenle kullanılabilirler.
• Anında Tepki Süresi ve Kontrol Edilebilirlik: Floresan veya sodyum buharlı lambaların aksine, devreye güç verildiği milisaniye içinde yüzde yüz parlaklığa ulaşırlar. Sık açıp kapama işlemleri kullanım ömrünü kısaltmaz, bu da onları hareket sensörlü sistemler ve akıllı aydınlatma otomasyonları için kusursuz bir tercih haline getirir.
• Çevre Dostu Yapı: Üretimlerinde doğaya zararlı ağır metaller kullanılmaz. Aynı zamanda sağladıkları devasa enerji tasarrufu sayesinde, elektrik üretimi kaynaklı karbon ayak izinin küresel ölçekte azaltılmasına kritik bir katkı sunarlar.

Temel LED Çeşitleri ve Endüstriyel Kullanım Alanları

Aydınlatma tasarımı yaparken, projenin niteliğine uygun çip paketleme teknolojisini seçmek başarının anahtarıdır. Sektörde gelişim sırasına ve uygulama alanlarına göre farklı paketleme tipleri bulunmaktadır. Her bir çip çeşidi, ısı yönetimi, ışık dağılımı ve üretim maliyeti açısından farklı karakteristik özellikler sergiler.

DIP (Dual In-line Package) Teknolojisi

En eski paketleme yöntemlerinden biri olan DIP, genellikle iki iletken bacağı olan silindir veya kurşun şeklinde bir epoksi kılıftan oluşur. Günümüzde genel aydınlatma amacıyla kullanılmasalar da, dayanıklı yapıları sayesinde dış mekan reklam panolarında, trafik sinyalizasyon sistemlerinde ve elektronik cihazların gösterge ışıklarında hala güvenle tercih edilmektedir.

SMD (Surface Mounted Device) Teknolojisi

Günlük hayatımızda en çok karşılaştığımız teknoloji SMD mimarisidir. Çiplerin doğrudan baskılı devre kartı (PCB) yüzeyine lehimlendiği bu sistem, son derece ince ve esnek tasarımlara olanak tanır. Standart ev tipi ampullerden şerit aydınlatmalara, televizyon panellerinden lineer ofis armatürlerine kadar çok geniş bir spektrumda kullanılırlar. Isı dağılımları başarılıdır ve geniş açılı homojen bir aydınlatma sunarlar.

COB (Chip on Board) Teknolojisi

Özellikle vitrin aydınlatmaları, müzeler ve yüksek tavanlı endüstriyel mekanlar için geliştirilmiş olan COB mimarisinde, çok sayıda mikro çip tek bir termal taban üzerine bitişik olarak dizilir. Bu yapı, küçük bir yüzey alanından muazzam yoğunlukta ve tek noktadan çıkan (noktasal) bir ışık kaynağı elde edilmesini sağlar. Gölgelenme problemini ortadan kaldıran bu teknoloji, yönlendirilebilir spot armatürlerin vazgeçilmezidir.

Profesyonel Projelerde Doğru Seçim İçin Teknik Kriterler

Bir aydınlatma projesini kurgularken, sadece armatürün dış görünüşüne aldanmak yapılabilecek en büyük teknik hatadır. Sağlıklı, konforlu ve uzun ömürlü bir aydınlatma deneyimi için LSI (Semantik) kavramlar olarak da sıkça altını çizdiğimiz lümen, Kelvin ve CRI gibi parametrelerin doğru analiz edilmesi
